Kolektor słoneczny – wybór technologii.

Na rynku istnieje kilka typów cieczowych kolektorów słonecznych:



- płaskie,

- rurowo próżniowe.



W niniejszym projekcie zastosowano płaskie kolektory słoneczne, dlaczego ?

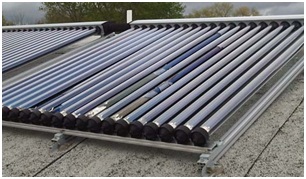

kolektor płaski                                            kolektor rurowo próżniowy





Zalety i wady kolektorów:

Opis	Kolektor płaski	Kolektor rurowo próżniowy
Bezawaryjność	TAK- grubość szkła 4mm, brak dodatkowych punktów połączeń hydraulicznych oraz rur szklanych, odporność na gradobicie	NIE- Grubość szkła 1,8mm, wiele połączeń, mała powierzchnia przekazywania ciepła, oblodzenia rur powodują ich pękanie, brak odporności na gradobicie
Funkcja odszraniania	TAK- w sytuacji gdy zimą świeci słońce a kolektory są zaszronione, za pośrednictwem sterownika można odszronić kolektory tak, aby zaczęły pracować	NIE – z uwagi na próżniową izolację nie ma fizycznej możliwości aby odszronić kolektor
Sprawność	Wyższa w okresie letnim, średnio rocznie porównywalna z kolektorem rurowym	Wyższa w okresie zimowym pod warunkiem że kolektor nie jest zaszroniony, zasypany śniegiem, średnio rocznie porównywalna z kolektorem płaskim
Gwarancja	10-12 lat	2-10 lat
Trwałość	25 lat i dłużej	5 lat i dłużej

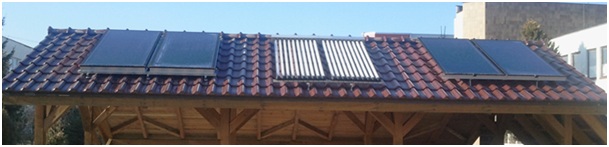

Fot.1: Kolektor słoneczny rurowy zimą, w słoneczny dzień - nie działa.

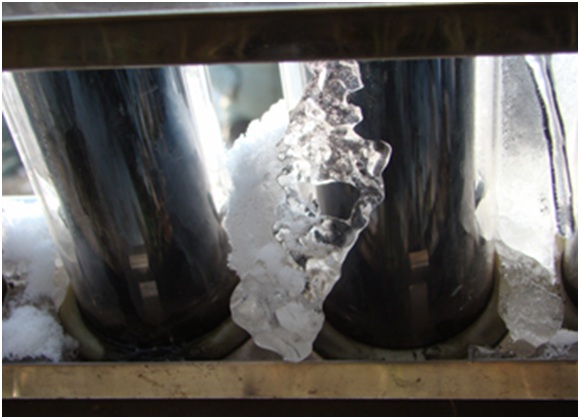

Fot 2. lód pomiędzy rurami szklanymi

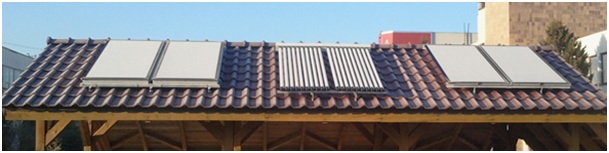

Fot.3: Proces odszraniania kolektorów – kolektory rurowe dalej nie działają

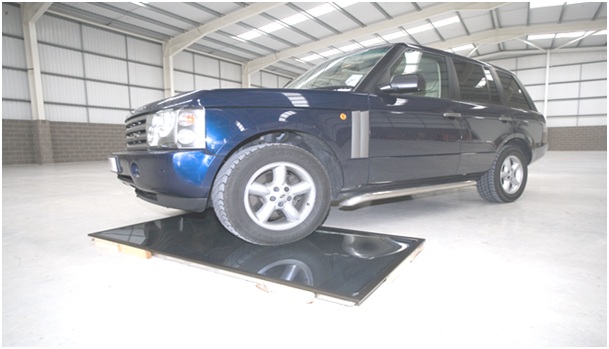

Fot. 4: Wytrzymałość kolektora płaskiego

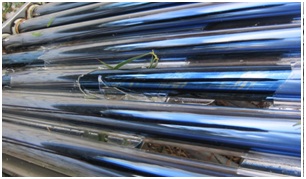

Fot.5: Gradobicie – kolektor rurowo próżniowy





W związku z długim okresem trwałości projektu wybrano do zastosowania kolektory słoneczne płaskie z minimum 12-to letnim okresem gwarancji, co znacznie zwiększa prawdopodobieństwo pozytywnego zakończenia projektu wraz z rozliczeniem efektu ekologicznego, założonego we wniosku aplikacyjnym.



Parametry kolektorów słonecznych zostaną określone na najwyższym poziomie technologicznym, jaki jest możliwy do osiągnięcia na dzień dzisiejszy. Kolektory słoneczne będą musiały posiadać europejski certyfikat SolarKeymark.



SolarKeymark – jest to certyfikat wydawany na podstawie pozytywnego TESTRAPORTU-badań, jakim zostaje poddany kolektor słoneczny w akredytowanej jednostce badawczej. Certyfikat SolarKeymark potwierdza bardzo wysoką jakość kolektora tym samym mówi o tym, że kolektor został wyprodukowany zgodnie z europejską normą i spełnia jaj wymagania



Zasobnik solarny.



W niniejszym projekcie został zastosowany zasobnik solarny, biwalentny z możliwością podłączenia grzałki elektrycznej. Oznacza to, iż do zasobnika można podpiąć dwa źródła ciepła (rys.1). Zasobniki są wyposażone w zabezpieczenia antykorozyjne w postaci anody magnezowej oraz wysoce higienicznej emalii. Zasobniki są produkowane -w miarę możliwości użytkownika – w wersji SLIM. Oznacza to, że są jak najwyższe, a tym samym wąskie. Ma to bowiem wpływ na stratyfikację ciepła wewnątrz zasobnika (podział na strefy cieplne), co gwarantuje największe oszczędności. Gwarancja na zasobnik min. 5 lat.

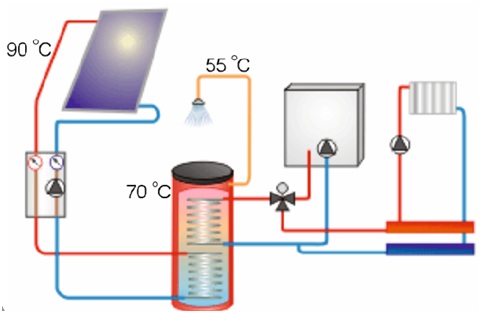

Rys.1 Schemat blokowy instalacji solarnej z zasobnikiem biwalentnym.





Solarna grupa pompowa.

Solarna grupa pompowa dwudrogowa odpowiada za transport ciepła z kolektorów słonecznych do zasobnika solarnego. Jest wyposażona w termometry, pompę obiegową solarną, separator powietrza, manometr, przepływomierz, zawór bezpieczeństwa, armaturę przyłączeniową i napełniającą.



Ważnym elementem w/w grupy pompowej jest separator, który odpowiada za wyłapywanie pęcherzyków powietrza i odpowietrzanie instalacji.

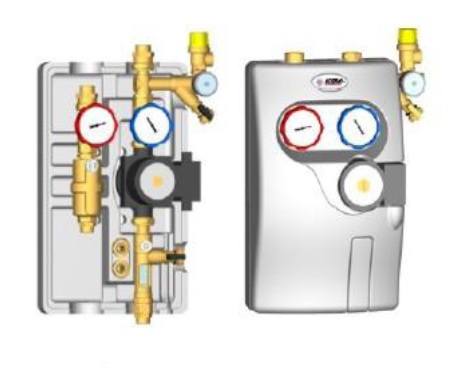

Fot. 6: Solarna grupa pompowa dwudrogowa.





Termostatyczny zawór mieszający.



Termostatyczny zawór mieszający montowany jest na wylocie ciepłej wody z zasobnika i połączony jest z rurą wody zimnej. Jego zadaniem jest zmieszanie ciepłej wody użytkowej z zimną wodą w taki sposób, aby na wyjściu uzyskać, stałą temperaturę zadaną pokrętłem przez uzytkownika.

Zawór posiada funkcję antypoparzeniową, oznacza to, iż w momencie awarii rurociągu z zimną wodą nie ma możliwości poparzenia się gorącą wodą.





Fot.7: termostatyczny zawór mieszający.







Mieszanka glikolu z wodą demineralizowaną o temp. krzepnięcia min. -32˚C z inhibitorami korozji, które nie zawierają kwasu dwuetyloheksanowego i jego pochodnych. Glikol nie zawiera boranów, krzemianów, fosforanów oraz aminy drugorzędowej. Glikol jest 100% biodegradowalny. Nie dopuszcza się do stosowania glikolu na bazie gliceryny odpadowej oraz jakiejkolwiek domieszki glikolu etylenowego. Glikol musi posiadać atest PZH, klasę zagrożenia: 0, co oznacza, że nie jest szkodliwy dla zdrowia i życia ludzkiego.





Jest to element za pośrednictwem którego kolektory słoneczne są montowane do dachu, elewacji lub na ziemi. Wszystkie elementy konstrukcji nośnych są wykonane z aluminium i/lub ze stali nierdzewnej.

Gwarancja min. 12 lat.



Sterownik jest bardzo ważnym elementem systemu solarnego.

Funkcje regulatora :

• blokada pompy w przypadku nadmiernej temperatury kolektora;
• funkcja zabezpieczenia przed zamarzaniem;
• płynna regulacja obrotów;
• wyświetlacz obrazujący pracę systemu wraz ze schematem w czasie rzeczywistym,
• temperatura t1, t2, t3 na ekranie startowym
• dźwiękowa sygnalizacja błędów/awarii wraz z kodami alarmowymi
• ergonomiczne pokrętło do regulacji nastaw w sterowniku





Zarówno instalacja solarna jak i instalacja wodna zostanie zabezpieczona przed niepożądanym wzrostem ciśnienia na skutek wzrostu temperatury w układzie naczyniami przeponowymi oraz wymaganą armaturą odcinającą.



Do wykonania rurociągów wybrano giętkie, karbowane rury ze stali nierdzewnej w izolacji kauczukowej o odpowiedniej średnicy zabezpieczone folią.



UWAGA!!!

Wszystkie składowe systemu solarnego zostały dobrane w taki sposób, aby były ze sobą kompatybilne. Mając na celu dobro użytkowników, wszystkie części systemu solarnego są o bardzo dobrych parametrach technicznych, funkcjonalnych i o jak najdłuższym okresie gwarancyjnym.



Istnieje możliwość dodania funkcjonalności w postaci wspomagania C.O.. Wiąże się to jednak z dodatkowymi kosztami i robotami, które nie są objęte niniejszym projektem. Zakres robót oraz koszt należy uzgodnić (na etapie wykonywania projektu) indywidualnie z wykonawcą, który wygra przetarg.

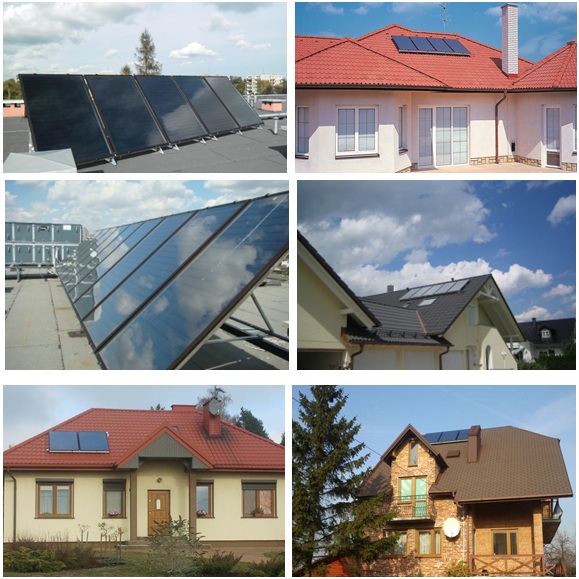

Przykłady realizacji
